HRWGR-3A/5A型大型接地网接地电阻综合测量仪


HRWGR-3A/5A型大型接地网接地电阻综合测量仪

  一、 引言:
     电力设备接地网在变电设备的安全运行中,起着非常重要的作用。因此,我公司依据《电力设备接地技术规程》、《接地装置工频特定参数的测量导则》,结合变电设备接地网的实际情况,设计研发了HRWGR-3A型/5A型电力设备接地网接地电阻综合测量仪。该仪器采用三极法、变频法、大电流法等原理的优点,单片机为核心的智能检测系统,因而大大减小了大型地网接地电阻在测量过程中的各种干扰而引起的测量的误差,提高了测量精度,既可用三极法测量接地网的接地电阻,又可使用四极法对土壤电阻率进行测量,输出电流适中(I≦5A)。操作简便,界面清晰。测试数据迅速、准确、可靠。
  二、 主要技术指标:
  1. 测量内容:
● 电力设备接地网电阻(Ω)
● 土壤电阻率(Ω·M)
2. 测量范围:
● 电力设备接地网电阻: 0~20Ω
● 土壤电阻率: 0~9000Ω·M
3. 输入电源:220V±10% 50 Hz 3 A / 5A
4. 输出电压和电流:110V 0~3A / 0~5A
5. 输出频率:60Hz 40 Hz 自动双变频
6. 测量精度: ±2% +0.02Ω 分辨率:0.001Ω
7. 测量方式: 自动测量
8. 仪器重量:16kg(含防震箱)
9. 显示方式:LCD液晶显示
10. 打 印 机:EPSON微型打印机
11.测量条件:① 不停电测量
② 环境温度:0℃~60℃
③ 相对湿度:不大于85%

  三、 主要功能及特点:
  1、本仪器功能完善,可测量地网的接地电阻及土壤电阻率。
2、采用60Hz类工频进行测量,仪器采用高精度选频,可以最大限度避免工频及其他频率的干扰,使测量更加简单。
3、仪器重量轻、体积小携带方便,采用中文菜单,简洁明了的人机对话界面使仪器操作更为简单。

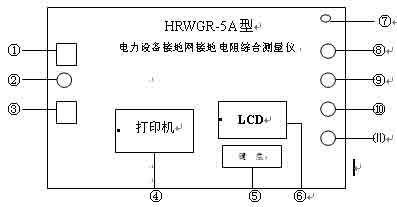

  四、 仪器面板示意图:

  ①电源插座 ②保险 ③电源开关 ④打印机
⑤键盘 ⑥液晶显示 ⑦机箱接地
⑧电流端子E ⑨电压端子P1
⑩电压端子P2 ⑾电流端子 C

  五、 测量方法:

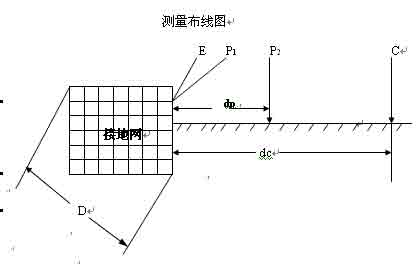

  1. 电力设备接地网接地电阻测量:

  注:D是电力设备接地网对角线的距离
dp电压极与地网间距离
dc 电流极与地网间距离
P1为电压极1
E 是电流极1
P2是电压极2
C 是电流极2
测量布线方式:
测量接地电阻布线方式为三极法直线布极(用户可根据现场地质条件选择),短线布极方式或长线布极方式。
① 在较均匀土壤中建议使用短线布极方式进行测量
电压极(P)与地网边沿直线最短距离为45米
电流极(C)与地网边沿直线最短距离为80米
用户可根据实际情况按 dp=0.618dc 增加测量距离
② 在不均匀土壤中建议使用长线方式测量
布线方式: dc=(4~5)D dp=0.618dc
③ 测量导线电流≥1.5㎜2且与接地体之间进行可靠联接

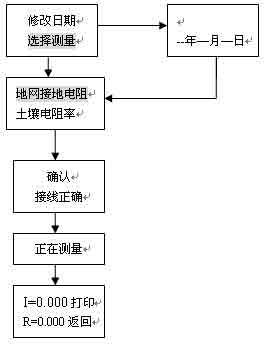

操作说明:
按布线图布好线并与仪器主机正确连接,打开电源开关,按键盘测量键,选择测量接地网接地电阻,回车确认后可自动得出结果。

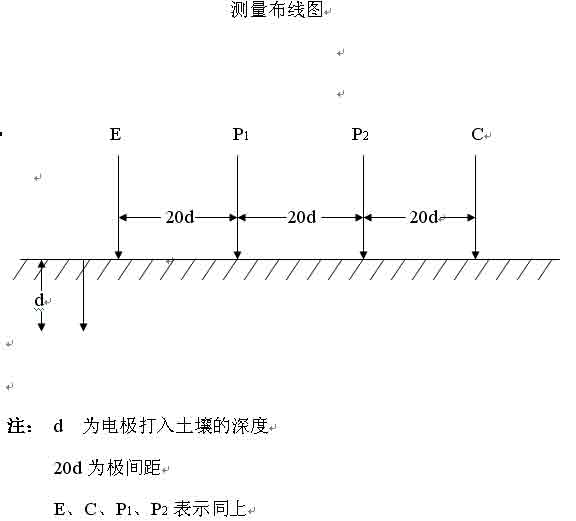

  2. 土壤电阻率测量:

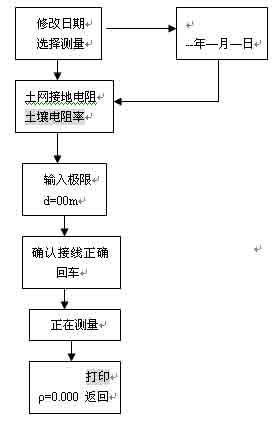

  操作说明
      按图示方法布线并与仪器主机正确连接,打开电源开关,按键盘测量键选择土壤电阻率,回车确认后可自动得出结果。

  六、 注意事项:
  ① 尽可能使测量线远离运行中的输电线路或与其垂直
② 测量地极的布极要避开河流,水渠、地下管道等
③ 测量时应按照电厂、变电站等有关安全规程进行操作

  七、 售后服务
  1. 本公司对产品实行三包。凡用户在遵守使用原则的情况下,确因 制 造质量所引起不能正常工作,公司负责包修、包换、包退。
2. 产品的保修期为两年,用户从实际收到货物开始计算。凡在保修期内出现问题,公司负责维修。
3. 用户可随时将仪器的使用情况或意见告知本公司。

  八、 装箱清单
  仪器主机1台 附带:
接地极4根
打印纸1卷
电源线1根
产品合格证1份
使用说明书1份

  七、根据需要可选配:费用另计
  测试线及线盘
手持式(GPS)全球卫星定位仪

  若仪器出现故障,请及时与本公司联系,不得私自拆卸


中国武汉市国电华瑞电业测试科技有限公司
地址: 中国武汉市关西26-1701号(工厂:石桥工业区) 邮编:430074
电话:027-87446394(传真) 87446136 62697887
网站:http://www.GDHRDY.com
